U型管换热器|U型管热交换器|U型管加热器

U型管换热器|U型管热交换器|U型管加热器

【型号公称直径DN】:DN325mm~DN1200mm 【管程流通面积m²】19×2,25×2,25×2.5
应用领域

U型管式换热器是一种实现物料之间热量传递的节能设备,是在石油、化工、石油化工、冶金、电力、轻工、食品等行业普遍应用的一种换热器设备。

材质结构:

U型管换热器由管箱、壳体及管束等主要部件组成,因其换热管成U形而得名。U形管式换热器仅有一个管板,管子两端均固定于同一管板上,管材质:不锈钢管,铜管,20G,锅炉管,优质碳钢管等。

全国24小时销售热线:

0518-8537 0171

U型管换热器应用介绍:

U型管式换热器是广泛应用于汽车、航空、石油化工、动力、医药、冶金、制冷、轻工、食品、工程机械等行业的一种通用换热器设备,约占工艺设备总量的20%~70%。按其传热面的形状和结构进行分类可分为管型换热器、板型换热器和其他形式换热器。目前常用的U型管换热器种类有浮头式换热器、固定管板式换热器和U形管式换热器,其中以浮头式换热器居多。固定管板式换热器由于自身结构,应用的场合有限;浮头式换热器零部件多,易拆卸和清理,但检修的工作量大,容易内漏;而U型管式换热器的管板比固定管板式换热器少,其泄漏点就相应减少。此外,U型管式换热器的壳程水压试验后烘干也比较容易,而且它的适用场合广、检修简单、操作弹性好。如果换热器的换热面积小、壳程与管程的温差较大或壳程介质很容易脏、管束表面需要经常清理地,一般都采用U型管式换热器。

U形管式换热器每根管子均弯成U形,流体进、出口分别安装在同一端的两侧,封头内用隔板分成两室,每根管子可自由伸缩,来解决热补偿问题。

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管换热器制造,U型管热交换器换管,U型管加热器生产厂家

U型管式换热器结构:

单台U型管式换热器共有两块管板,中间挡板(隔板),U形换热管,内导流筒等组成。 这种U型管换热器有一半管束管内外介质的流动方向为并流,另一半管束管内外介质的流动方向为逆流。U型管式换热器的双管板之间一般采用聚液壳彼此连接。聚液壳可以用来调整管板间距且保证两管板相互平行。同时,聚液壳用来封闭相邻两管板之间泄漏出的气(液)体,防止有毒气(液)体的外溢。聚液壳最高和最低处需分别设置放空口和放净口,用于及时导出渗漏气(液)体。如果壳程与管程之间温差很大,为了降低壳程与管程管板与换热管连接处的应力,应尽量降低短节的壁厚,必要时可增加一个膨胀节。

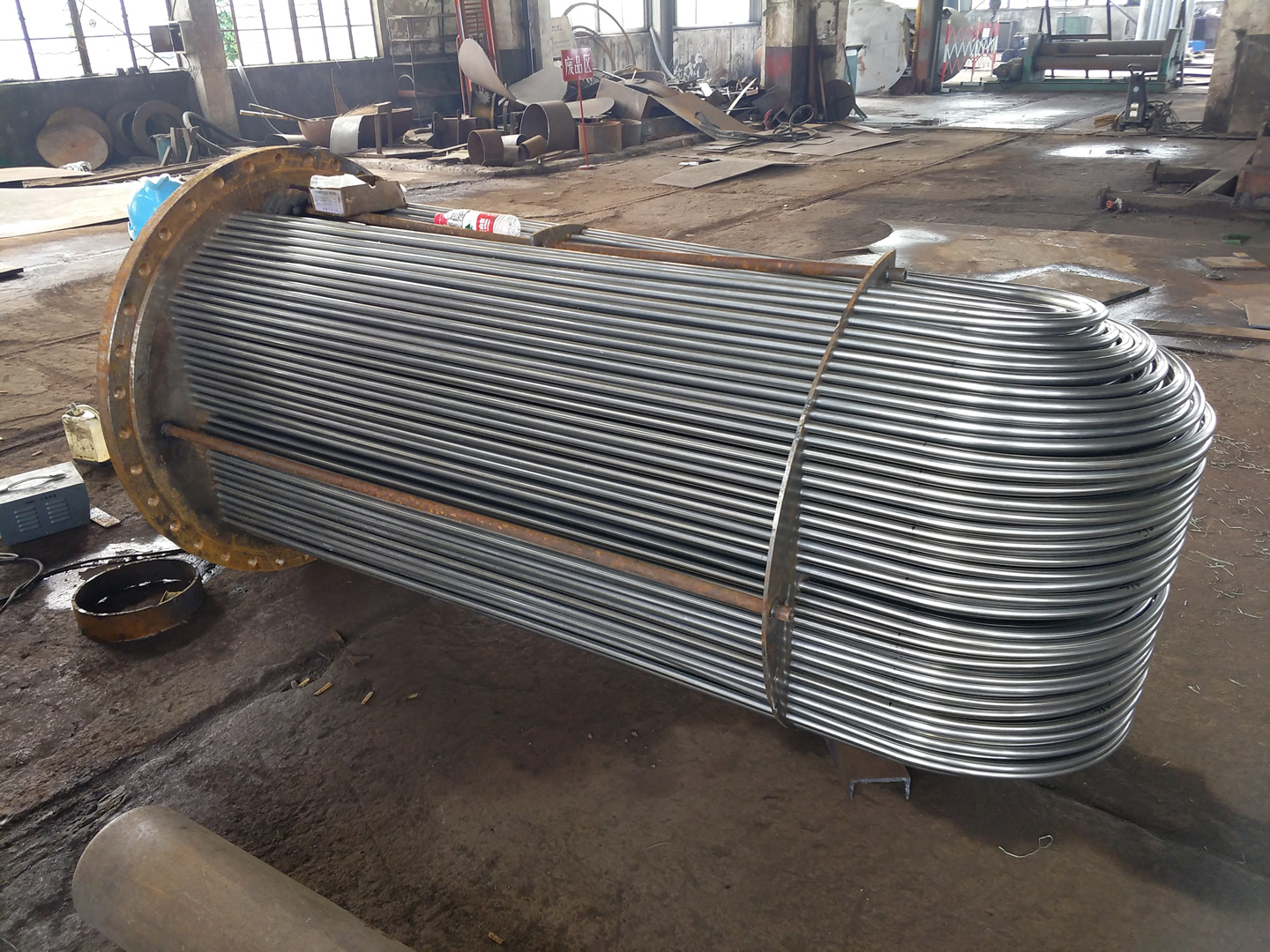

U型管换热器详细构造包括管箱、筒体、端板、U型管、支撑板;端板焊接在管箱的开口端,端板与筒体的开口端通过法兰连接,筒体的内壁上设置有保温层,端板上设置有管孔,筒体的内部空腔中设置由若干根U型管矩阵排列的U型管束;U型管束上间隔套设有若干块与U型管束相垂直的支撑板;筒体上开设有进水口以及出水口;管箱上设置有冷媒进口以及冷媒出口,各U型管的进口穿过对应的管孔与冷媒进口相连通,各U型管的出口穿过对应的管孔与冷媒出口相连通;在筒体的底部设置有导轨组件。本U型管换热器具有热交换效率高、使用寿命长、安全可靠、易于拆卸的优点。

U型管换热器设计:

U形管换热器与其他类型换热器的最大区别是管束结构,在设计换热管布局时应考虑换热管的最小弯曲半径尺i与分程隔板槽两侧相邻管中心距s的关系。管径越大,最小弯曲半径就越大,大部分换热管的最小弯曲半径大于分程隔板槽两侧相邻管中心距;且U形管弯曲段的弯曲半径R应不小于两倍的换热管外径,常用换热管的最小弯曲半径R可按照设计参数要求。 因此,为了保证适合分程隔板槽两侧相邻管的中心距,最内层换热管在排列时需要进行斜向交叉排列。如果最内层U形管之间的间距过大时,可设置假管或者挡板。

U型管式换热器发展前景:

U型管换热器是应用十分广泛的一种换热器,从理论上讲,柔性连接U型管式换热器可用于任何使用普通U型管换热器的场合,但作电站辅机时,尤为合适,主要产品有:低压加热器、中压加热器、热网加热器、高压加热器、疏水冷却器、水热交换器,蒸汽加热器等。随着密封技术的提高,新型密封产品的不断出现。U型管换热器的应用也会越来越广泛。

U型管换热器执行标准:

这类U型管换热器型式与基本参数已系列化,JB/T4717-92、及中石化《浮头式换热器、冷凝器 U型管式换热器系列--型式与参数》(第三版)2006.8,设计制造应遵循GB151-1999《管壳式换热器》等标准。

突出优势

U型管换热器特点:

U型管换热器结构简单,只有一个管板,密封面少,运行可靠,造价低;管束可抽出,管间(壳程)清洗方便。质量轻,适用于高温和高压的场合。管程清洗困难,管程流体必须是洁净和不易结垢的物料,由于管子需要一定的弯曲半径,故管板利用率低;管束最内层间距大,壳程易短路;内层管子不能更换,因而抱人率高。U形管式换热器适用于管、壳壁温差较大或壳程介质易结垢,而管程介质清洁不易结垢以及高温、高压、腐蚀性强的场合。一般高温、高压、腐蚀性强的介质走管内,可是高压空间减小,密封易解决,并可节约材料和减少热损失。

u型管换热器优点:

1.结构紧凑,体形小,节省站房用地面积和建筑高度(占地面积为一般管壳式换热器的1/2左右,高度可降30~40%)。节省建筑投资,便于设计布置,同时运行操作方便。

2.换热性能好,热媒出口温度低,热能利用率高,节能效果好。水力特性好,热媒和被加热水的流动阻力小,节能效果好。

3.传热系数高,节省换热面积(TQN、TQK)U型管换热器的传热系数(K值)比板式汽水换热器的实际使用传热系数大一倍左右,换热面积可减少40~60%。

4.U型管换热器排出的凝结水温度低(TQK)系列在65℃以下,(TQN)系列在80℃以下,既无漏汽损失,也不需要装疏水器,管道系统简单,散热损失小。

5.U型管换热器的管间间距比一般管壳式换热器的管间间距大,每个换热单元的尺寸和重量较小,便于维护清洗。

固定管板式换热器与U型管换热器区别:

1.固定管板式换热器形式如下:


当管束与壳体的温差太大而产生不同的热膨胀时,常会使管子与管板的接口脱开,从而发生流体的泄露;为避免后患可在壳体上装设膨胀节,但它只能减小而不能完全消除由于温差而引起的热应力。

2.U型管换热器形式如下:

管束两端固定在同一块管板上,弯曲端不加固定,使每根管子具有自由伸缩的余地而不受其他管子及壳体的影响。


工作原理

U型管换热器工作原理:

U型管换热器属于列管换热器的一种,U型管换热器的工作原理都热量从高温端传递至低温段,U型管式换热器管程每根管子都弯成U形,管子的两端分别安装在同一固定管板的两侧,并用隔板将封头隔成两室,每根管子都可以自动收缩,与其它管子和外壳无关,即使壳体与管子间温差很大时也使用,实际生产中循环水冷却高温气体便常用U型管式换热器,U型管换热器列管腐蚀或泄漏后可只换芯子,但不宜清洗。

U型管换热器优点及缺点:

U型管式换热器为管壳式换热器的一种。换壳式换热器大致分为固定管板式、釜式浮头式、U型管式、滑动管板式、填料函式及套管式等几种。根据介质的种类、压力、温度、污垢和其他条件,管板与壳体的连接的各种结构型式特点,传热管的形状与传热条件,造价,维修检查方便等情况来选择设计制造各种管壳式换热器。U型管式换热器与其他管壳式换热器的区别主要是管子呈U型。

热补偿性好:

U型管式换热器仅有一块管板。它是将管子弯成U型,管子两端固定在同一块管板上。由于壳体和管子分开,管束可以自由伸缩,不会因管壁、壳壁之间的温度差而产生热应力,热补偿性好。

物美价廉:

管程为双管程,流程较长,流速较高,传热性能好,承压能力强。由大秦换热器提供,因U型管式换热器仅有一块管板,且无浮头,所以结构简单,造价比其他换热器便宜,管束可以从壳体内抽出,管外便于清洗,但管内清洗困难,所以管内的流体必须是情节及不易结垢的亟。

结构不紧凑:

由于传热管的结构型式关系,管子的更换除外侧管子外,内部管子大部分不可能更换,管束中心部分存在间隙,所以流体易走短路,影响传热效果,故通常在此处设有假管或中间档板以减少这一流动死区。管板上排列的管子较少,结构不紧凑。

曲率参差:

U型管的弯管部分曲率不同,管子长度不一,因而物料分布不如固定管板式换热器均匀。管子因渗漏而堵死后,将造成传热面积的损失。

技术参数

U型管式换热器,U型管换热器技术参数表:

DN

N

N①

中心排管数

管程流通面积,m²

换热面积,A②,m²

d×δt

L=3m

L=6m

19

25

19

25

19×2

25×2

25×2.5

19

25

19

25

325

2

38

13

11

6

0.0067

0.0045

0.0041

13.4

6.0

27.0

12.1

4

30

12

5

5

0.0027

0.0021

0.0019

10.6

5.0

21.3

11.2

426

2

77

30

15

0.0136

0.0111

0.0111

0.0100

26.9

14.7

54.5

29.8

400

4

68

28

8

7

0.0060

0.0048

0.0044

23.8

12.9

48.2

26.1

500

2

128

57

19

10

0.0227

0.0197

0.0179

44.5

26.1

90.5

53.0

4

114

56

10

9

0.0101

0.0097

0.0088

39.7

25.7

80.5

52.1

600

2

199

94

23

13

0.0352

0.0326

0.0295

69.1

42.9

140.3

87.3

4

184

90

12

11

0.0163

0.0155

0.0141

63.9

41.1

129.7

83.5

700

2

276

129

27

15

0.0492

0.0453

0.0141





194.1

119.4

4

258

128

12

13

0.0228

0.0221

0.0201





181.4

118.4

800

2

367

182

31

17

0.0650

0.0630

0.0571





257.7

168.0

4

346

176

16

15

0.0306

0.0304

0.0276





242.8

162.5

900

2

480

231

35

19

0.0850

0.0800

0.0725





336.2

212.8

4

454

226

16

17

0.0402

0.0391

0.0355





317.8

208.2

1000

2

603

298

39

21

0.1067

0.1032

0.0936





421.5

273.9

4

576

292

20

19

0.0510

0.0505

0.0458





402.4

268.4

1100

2

738

363

43

24

0.1306

0.1257

0.1140





514.6

332.9

4

706

355

20

21

0.0625

0.0616

0.0559





492.2

326.5

1200

2

885

436

47

26

0.1566

0.1510

0.1369





615.8

399.0

4

852

428

24

21

0.0754

0.0741

0.0672





592.6

391.7








①排管数按正方形旋转45°排列计算。


②计算换热面积按不锈钢光管及公称压力2.5MPa的管板的厚度确定。
