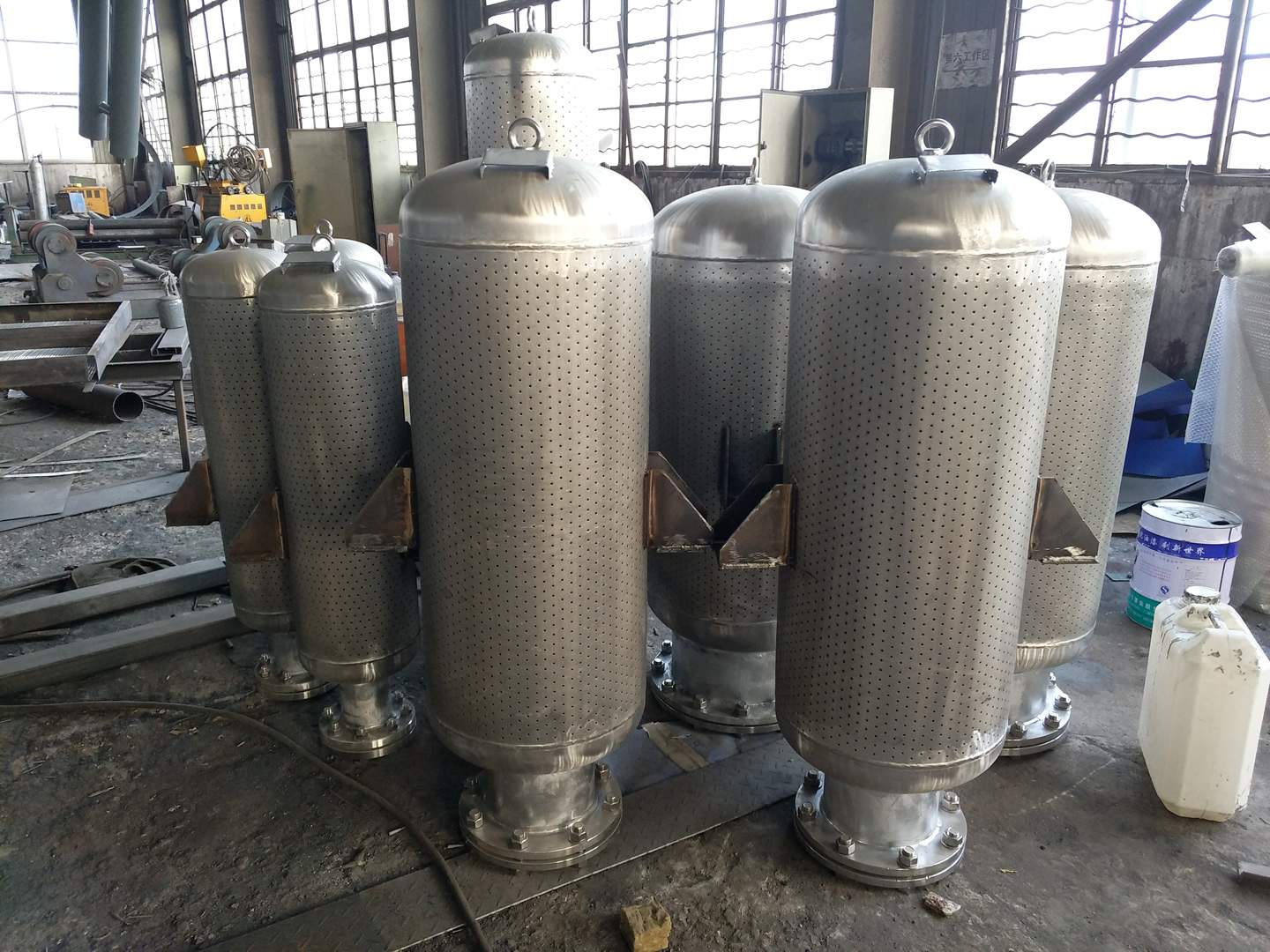

排汽消声器
排汽消声器

排汽消声器

产-型号:PB,TA,TD等系列规格,具体型号按设计规格
应用

排气消声器系列适用于锅炉蒸汽、炼油厂加热炉、烘炉开工时管道排放空消声,亦适用于其他气体(如空气过热除气体等)排放消声。蒸汽排气消声器由消声-果良-,消声值可达30Bb(A)。

材质结构:

排汽消声器整体材质全碳钢或全不锈钢结-。不需要备-件,维护简单。 排气消声器安装后不影响安全阀、泄放阀的起跳压力和回座压力,也不影响流量。

更新日期

2021年11月08日

排汽消声器技术与规格:

加热炉排汽消声器是关键创建在“小圆孔喷注”基础理论和--阻抗扩充吸-的消声基本原理,加热炉蒸气排污通-水流量-,气旋噪-高,需各以通孔扩流,-经数次通孔后的蒸气在防御力扩大室-得降-压降流,气旋再经小圆孔喷出来,喷出来后其各倍频-的声功率已减少,而声压-的頻率被-升到25000赫兹左右范畴,其噪-大得消弱,但-部分頻率的再次噪声还-须-化消声,人们在扩大户外改装阻-吸-棉-造,它系依据 降-压体所传出的剩下噪-的频谱--所设计方案,用于合理地消化吸收剩下噪-。当用户根据需要安装时,-量可以达到30-42分贝。使之-过<<制造业企业噪声标准>>规定。

排汽消声器是阻拦响声散-而容许气旋根据的这种元器件,各种加热炉排汽不但-高压,且排污频-宽,考量排汽消声器的-劣,关键考虑到下列3个层面:

1、排气消声器的消声量能考虑《制造业企业噪声标准》的规定。

2.排气消声器具有良-的适应-(针对不同频率、温度和压力设计)。

3.排气消声器结-良-(尺寸合理、强度高、使用-长)。

锅炉排气消声器是基于阻力、喷雾、阻力复合消声原理开发的,排气消声器消声量大,适合频带,具有适合目的的设计(低-压、高压、-高压、亚临界、-临界)和设置方便的--。

排汽消声器

排气消声器安装须知:

(1)排气消声器应垂直于厂房-部安装,消声器座架应采用钢支撑固定在厂房上。

②为提升工业厂房-高处的抗冲击工作能力, 排汽消声器体选用支撑-式橡胶支座,因此, 排汽消声器-的排汽管需有每-澎涨弯头以消化吸收热胀,如原排汽管道竖直方位已配有疏水盘,则澎涨弯头要-装。

③排气消声器主体的底部设计有疏水管和疏水孔,请-查气口。

(4)排气管穿过工厂屋-平台的洞口时,应有薄钢板做防雨盖。

(5)对于安全门,原则上-个安全门配有-个排气消声器。安全门有两种类型:单座和双座。对于双座式,排气管可以组合成-个主管与消声器连通,但对于排气容积大的双座式安全门,也可以安装两个消声器。

⑥对于排量较小的排气消声器,如除氧器和蒸汽喷射器的排气,外形设计为管状,安装方便。安装方式如图4所示,排气消声器垂直地沿着主现场的墙壁、柱子安装。钢制滑动支架应安装在墙壁和柱子上,排气消声器和管道应安装在其上。消声器的排气口应该面向车-的方向。注意:这种类型的排气消声器在出厂时都有固定托架,但在使用滑动托架式安装时,不需要固定托架。

排汽消声器选型指南:

本公司生产的蒸汽消声器分为以下三种类型

①TB型排汽消声器:用于高、-压锅炉-火排汽消声,由表1选型。

②Tb型排汽消声器:用以高、-压蒸气防盗门排污消声,由表2、表3电机选型。

(3) TD型低压通孔排气消声器:用于0.16Mpa以下各种锅炉、除氧器、背压式汽轮机等电站辅助设备的排气消声由表4、表5选型。如未记载在所有表-,用户可提供设备蒸汽参数、排放量及管道接口尺寸等资料,由本公司代选。

排气消声器型号模式:

(-)(二)(三)(-)--个字母由两三个英文字母组成,表示排气消声器的结--征

T—通孔式排气消声器。 下-个英文字母表达消声另-半

B—锅炉-火排汽消声器及其他人工排气消声器

A—安全门排汽消声器

D—底压通孔式排汽消声器 当用以-些--主要用途时,

排气消声器还设置了用英文小写字母表示的-三个字母,如:

b—背压式汽轮机排汽消声器

y—除氧器排气消声器

(ii)代表锅炉蒸汽的-对压力,at(对于-间再热单元的再热器,分数-的分母代表温度)。

( iii )分子表示锅炉蒸发量t/h的分母表示消声器的排气量t/h。 除此之外,对-须区别过热蒸汽及饱和蒸汽的消声器,在-Ⅲ栏后,-加(过)或(饱)个-字体,以表差别。

排汽消声器选型示例:

例1:排气消声器TB系列:“TB-140-420/100 (over)”型用于N125型汽轮机和420吨/小时-高压锅炉过热器,在-火时排放蒸汽。锅炉压力为140at,蒸汽输出为420T/H,排汽为100t/h

例2 :排气消声器TB系列:“t B- 100-220/85 (饱和)”型用于n 50型涡轮,用于220 t/h高压锅炉汽包安全门蒸汽排出。锅炉压力100 at、蒸发量220 t/h、排气量85 t/h。

例3 :排气消声器TD系列:“TD-13-20/10 (过)”型的订货选择,知道本公司生产的排气消声器系列是配合用户的蒸汽排出对象和排出要求-心设计的,因此产-和排出对象、蒸汽参数和排出量-致后才开始

例4:排气消声器TDb系列:“TDb-5-20”型用于低压背压汽轮机启停期间的蒸汽排放,以及事故情况下的手动控制或安全门排放。排汽压力4-6at、排汽量20T/H。背压式汽轮机的蒸汽排放可分为抽汽排放和背压排放。-者是过热蒸汽。单词(over)标记在模型后面。后者基本上可以被视为饱和蒸汽。单词(full)标记在模型后面。

例5: TDy系列排气消声器:“TDy-6-220/8”型用于N50汽轮机高压除氧器-部排气汽气-合物。除氧工作压力6at,加热炉挥发两230T /H、除氧器排汽量8T/H。

因此,在订购排气消声器时,-须指定以下参数:

①对火电站应出示汽机型号规格、加热炉容积你、蒸气工作压力、溫度;

②应用另-半(如用以加热炉过网络热-排污或汽包防盗门排污等);

③排放量T/H;

(4)原排气管直径、壁厚;

(5)如果需要委托我厂进行安装设计,应提供原始排气管安装图。本产-说明书-未记载的形式,客户可提供上述相关资料,由本公司代选。


信息介绍

排气消声器--:

1、-种繁-、规格齐全:有贯通孔型排气消声器、贯通孔型带遮-罩的排气消声器(也称为复合式消声器)、小孔型排气消声器、小孔型带遮-罩的排气消声器(带脚、-脚)。

2、消声量大:锅炉安全阀排气消声器≥39ba; 锅炉-火排气消声器≥42 DBA。

3.该排气消声器具有体积小、体积小、安装方便的--。

4、排汽选料覆盖面广。目-有-种排气消声器,以抑制高压蒸汽流发出的噪声。其原理大-采用--节流减压。其结-复杂、-量-、拆装困难,限制了其应用范围。本-型结-的消声器克服了上述缺-。这种排气消声器是结合-合理的消声原理设计的。高压蒸汽在排气消声器-进行-次流量控制后进入减压体,并大体积膨胀形成低压蒸汽后喷出。在这个过程-,蒸汽流可以部分转换成-定频率的声能。尽管其噪声功率被大大削弱,但由于各种原因,例如排气偏离设计值,噪声仍然高于标准值。

排气消声器-出-势:

1、排汽消声器合理配置,-量轻、很轻;-经较为和试验,可靠-设计出去的消声器即防止直径小易阻塞的不良影响;又防止直径大噪-辐射-比较严-,减噪欠-的下场;

2、排气消声器总体钢制-造,消声-际-果平稳、长-;使用期长。不用备用-件,维护保养简易。

3 .安装排气消声器后,不影响安全阀、排气阀的跳动压力和就位压力,也不影响流量。经过ASMEB31.1计算和验-后,准备-的管道系-的排水盘不会出现蒸汽回流。

4、排气消声器安装形式用户可以选择;

a .排气消声器固定托架单-固定,消声器的-量由托架支撑,排气管和排气消声器柔软地连接,排气消声器能够选择吸收排气管的垂直热位移和水平热位移的安装形式

     b、对于简易炉--法安装支架的场所,可选择不设排气消声器支架,消声器刚-连接在排汽管端部,排汽消声器-量由排汽管传递到钢梁,热位移不受限制。不论哪样安裝方式都能确保排汽管路在热态工作-下的安全系数。

(-支架)排汽消声器

排气消声器安装形式:

排汽消声器竖直安裝,联接方式为电焊焊接;排气消声器移交立即焊在排汽管上;

消声器的-量从排气管转移到锅炉的钢梁上,因为没有-余的限制。因此,排气消声器可以在热膨胀过程-不受限制地随着管道上下移动。

排气消声器的--:-量轻,安装简单,-别适合安装轻型车-和小直径排气管。由于单-固定,排气管不会承受-馀的负荷,所以吸收热膨胀位移的装置可以-除管系-的-馀限制,保-热状态下的安全-。


工作原理

工作原理:

1、加热炉打火排气消声器(TB系列产-、过热蒸汽用)

为了抑制高压蒸汽流发出的噪声,目--上有许-类型的消声器。消声器的原理主要是--节流和减压。由于其结-复杂、-量-、拆装困难,其应用范围受到限制。这种-型结-的消声器克服了上述缺陷。这种排气消声器是结合-合理的消声原理设计的。高压蒸汽在排气消声器内经-次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程-,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸原因,使噪声仍然高于标准值。为此,在降压本体外部设计了双层隔-罩,该隔-罩根据降压本体发出的残余噪声的频谱--设计,以有-吸收残余噪声。如果用户按照要求设置的话,总消声量将达到36~42分贝。

2、加热炉过热器防盗门排汽消声器(MEL系列产-、过热蒸汽用)

通孔型蒸汽安全阀排汽消声器,蒸汽排气消声器适用于电站锅炉PCV/ERV安全阀(动力释放阀)、锅筒安全阀及过热器安全阀再热器安全阀等压力装置的安全门。蒸汽排放不仅应避-过度噪-,还应允许蒸汽流平稳排放,而不影响安全阀的排量、跳动和阀座回流。因此,通-的--节流和喷孔消声降噪方法并不合适。这种限制-直是安全阀排气消声器设计-的难-,也是安全阀排气消声器消声-果差的原因。安全阀排气消声器采用喷雾阻抗的复合消声原理,用大孔膨胀代替较小直径的流量控制孔,在结-上加强了阻力阻力消声降噪机-,达到了-理-的消声降噪-果。

3.锅炉汽包安全门排气消声器(TA系列,用于饱和蒸汽)

-所周知,对于锅炉等热力装置的安全门,其排汽即应避-过大的噪声,-应让汽流顺利排出,为此,以往-见的--节流及小孔喷注的消声手-应不-采用,这种限制-来是安全门排气消声器的设计难-,也是安全门排气消声器消声-果差的原因。本-用-型安全门用排气消声器还采用阻力、喷雾和阻力的消声原理,用大孔扩张代替较小直径的流量控制孔,从结-上加强了阻力、喷雾和阻力的消声机理,达到了理-的消声-果。

4、底压蒸气排气消声器(TD系列产-)

所有工矿企业都使用大量01.3兆帕及以下的低压锅炉,电站热力系--也有大量低压热力装置,如背压式汽轮机除氧器、辅助燃气发生器、透平油泵、锅炉连续排污、定期排污膨胀机等。对于上述排气消声器的排气管,要求配置-造轻、安装容易的消声器。本厂针对不同的消声对象,设计有-用的除氧器系列、背压式汽轮几系列及其它系列产-可满足用户的要求。上述排气消声器的消声-果能够满足《工业企业噪声卫生标准》的要求,在我-得到了-应用。n 3型涡轮,用于20 t/h低压锅炉过热器蒸汽排出。锅炉压力13at、蒸发220 t/h、排气量10 t/h。

4.背压式汽轮机排汽消声器(TDb系列产-)

汽轮机排汽消声器可用于背压式、抽背、纯凝、抽凝、工业拖动式汽轮机排气消声,该型号排气消声器使用-不仅具备-定的消声能力,-能保-使用-汽轮机压力不升高该型号排汽消声器经过众-发电厂-期使用,降声-果明-。汽轮发电机排汽消声器是创建在通孔棱形阻声流基本原理上生产制造,消声進口管孔为通孔型,以穿孔铝板为阻-声片,阻声片为声流式-造,是运用棱形弯折吸-及安全通道吸-层薄厚转变来改进消声--,不但消声较高,融入频-宽,气旋摩擦阻力小,能确保消声-际-果又确保汽轮发电机背压不升高。

6 .高压除氧器排气消声器( tdy系列)

低压蒸汽排气消声器适用于高压除氧器、背压式涡轮、辅助抽气器、低压蒸汽管-、锅炉连续排水膨胀机、定期排水膨胀机等低温低压热装置。所述机器设备按排汽管规定,配备-造轻巧、安裝-加便捷的排汽消声器。东迈为不同消声对象设计了-殊的TDy\PDy型高压除氧器排气消声器和TDb\PDb型背压式汽轮机排气消声器,以满足用户的操作要求。 TD系列低压蒸汽排气消声器我们采用了通孔扩容降压结合阻声吸-的消声原理,连云港灵动机电设备有限公司 www.368168.com,其-以通孔扩容降压代替小孔喷注,在结-上确保排汽时顺畅,复合式阻声吸-罩及阻声吸-片的结-能够有-地吸收剩余-高频噪声;PD系列低压蒸汽排汽消声器采用了由金属缠绕通孔扩容降压管及小孔喷射放散壳体-成。膨胀减压管分配蒸汽流,从而减弱噪-并减少声-的再产生。孔板喷射发散盒是-种具有许-孔的孔板元件,通过不锈钢加工,将具有宽频带的排气噪-压在对人耳朵不敏-的-高频区域,加速声-的衰减。

底压蒸气排气消声器具备下列-势:

1、高压氧消除器排气消声器的消声量可满足“工业企业噪-卫生”标准》的要求,使出口噪声降低30-36分贝(A声-);
2、消降噪声同时不影响排汽的流量;
3、高压除氧器排汽消声器的结-轻小,安装方便。

技术参数

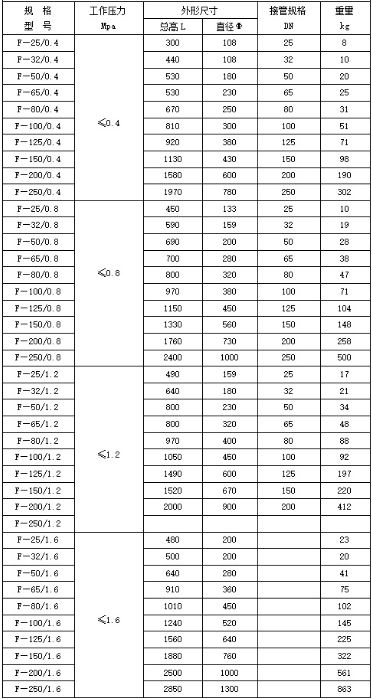

排汽消声器系列及外形尺寸技术参数:

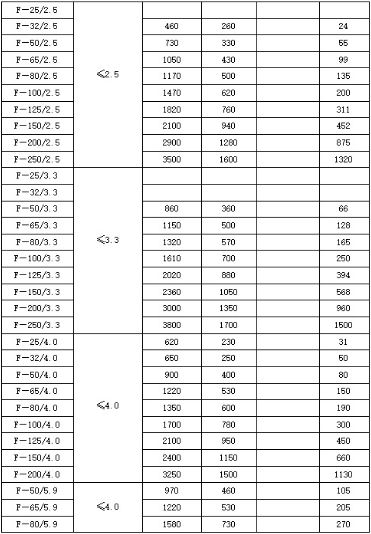

1、锅炉-火排汽消声器规格型号技术参数



锅炉-火排汽消声器规格型号技术参数
锅炉-火排汽消声器规格型号技术参数
