安全门消声器

安全门消声器

型号:TA-3.82-10-57,TA-3.82-120/426消音量35-45dbA
应用领域

锅炉安全门消声器主要用于发电厂、化工、钢铁行业中安全阀和排汽阀的蒸汽排放的有效消声。 一般分锅筒安全阀排气消声器,过热器安全门消声器,再热器安全阀排汽消声器。

材质结构:

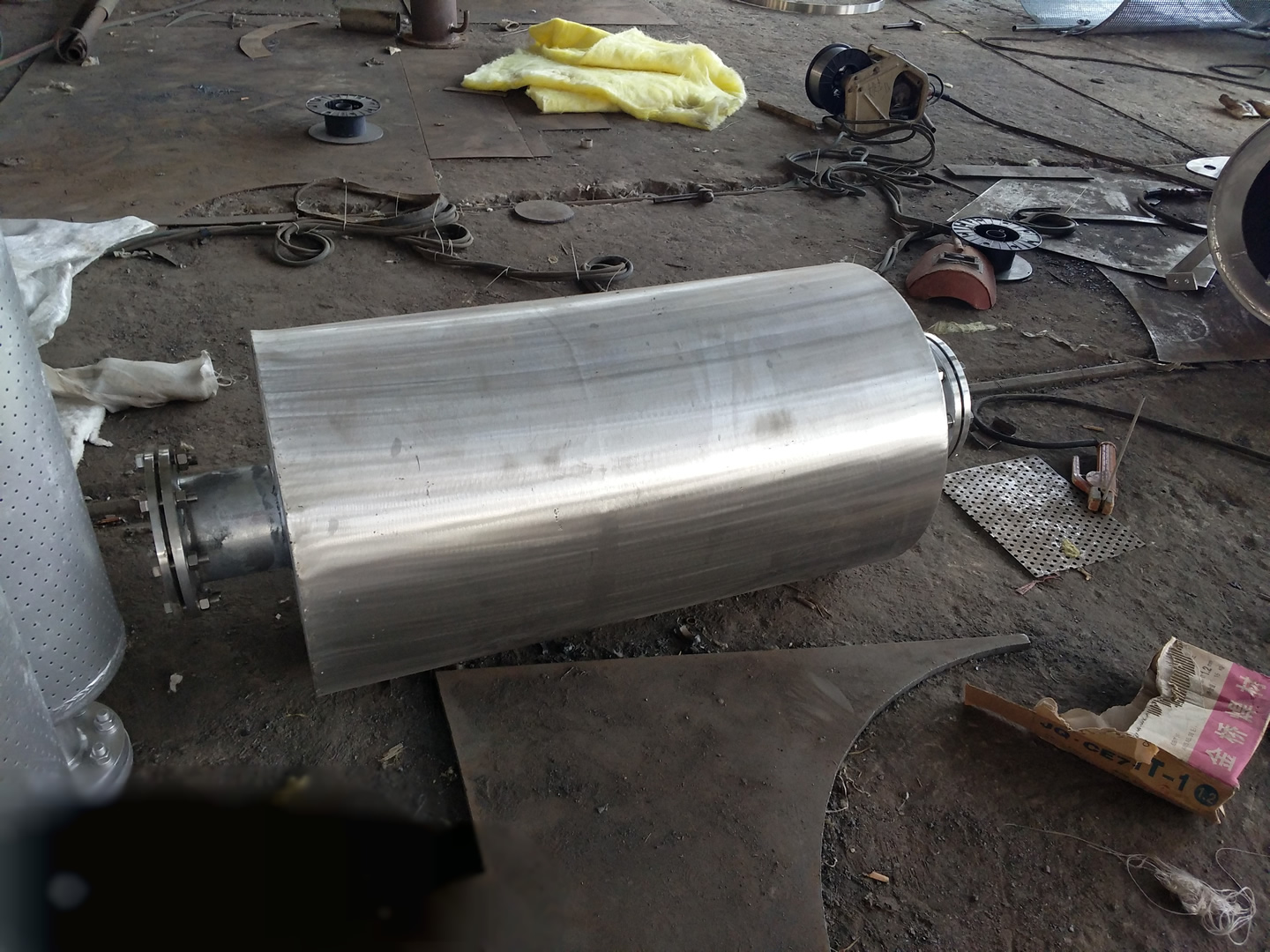

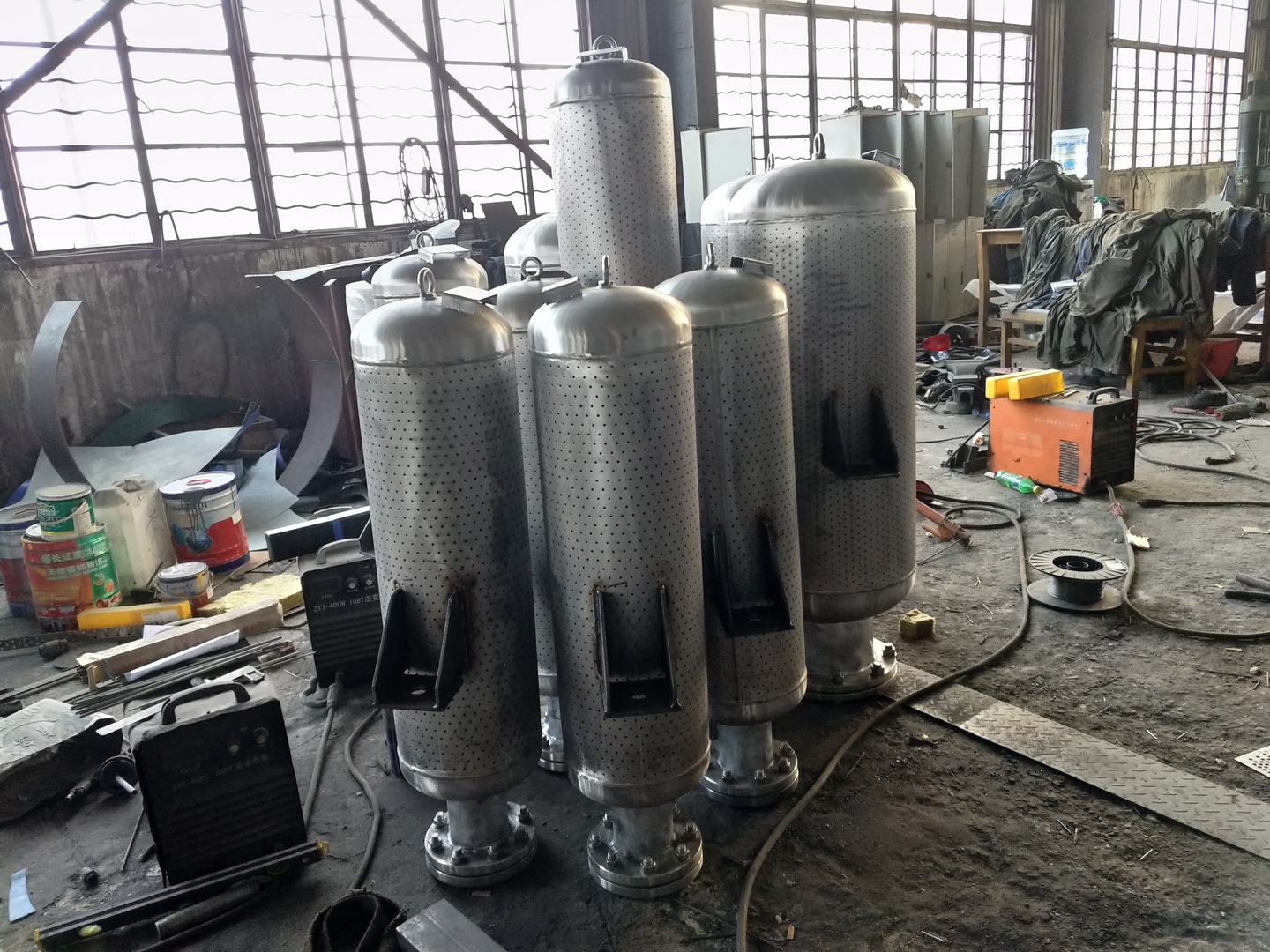

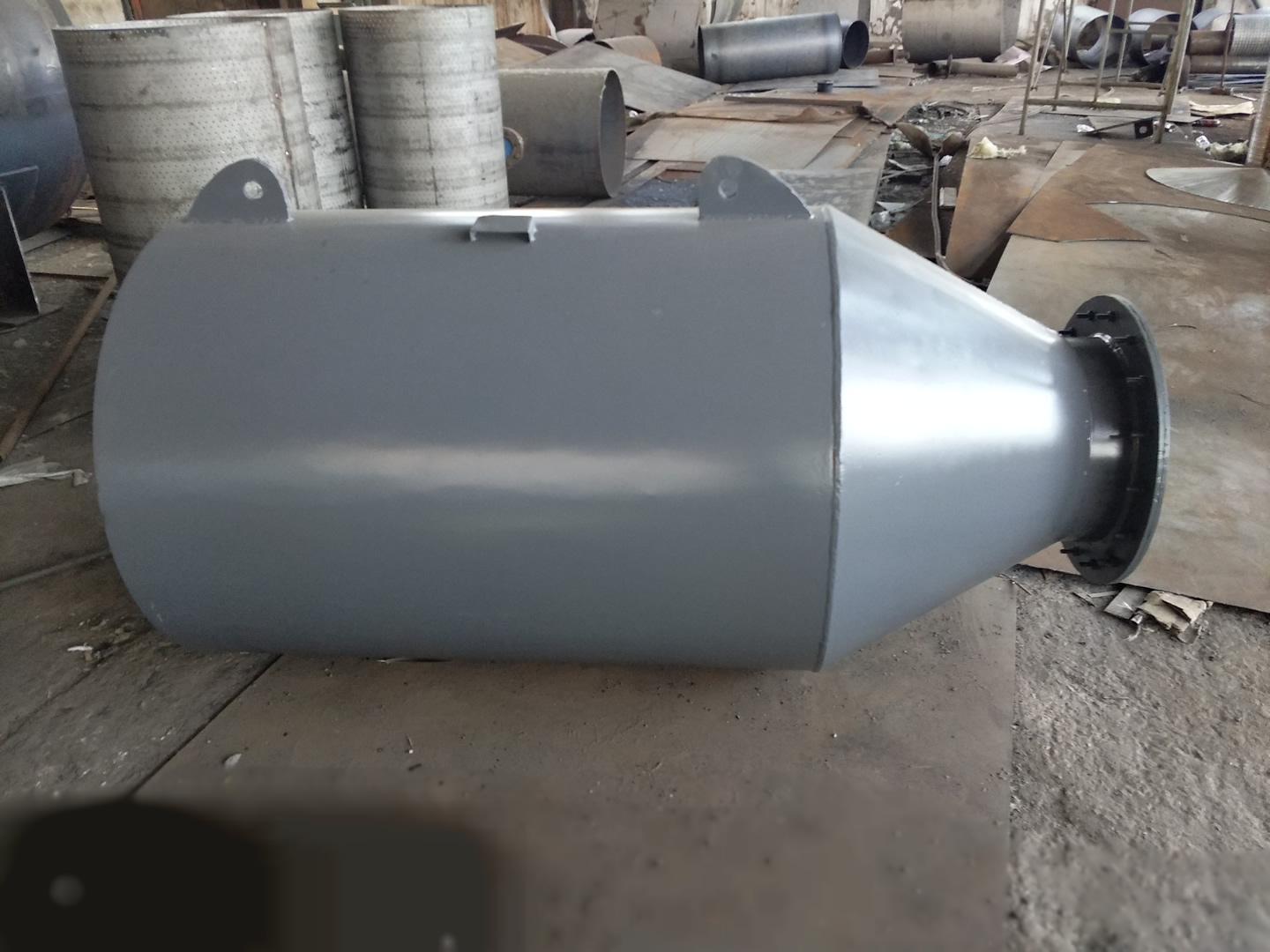

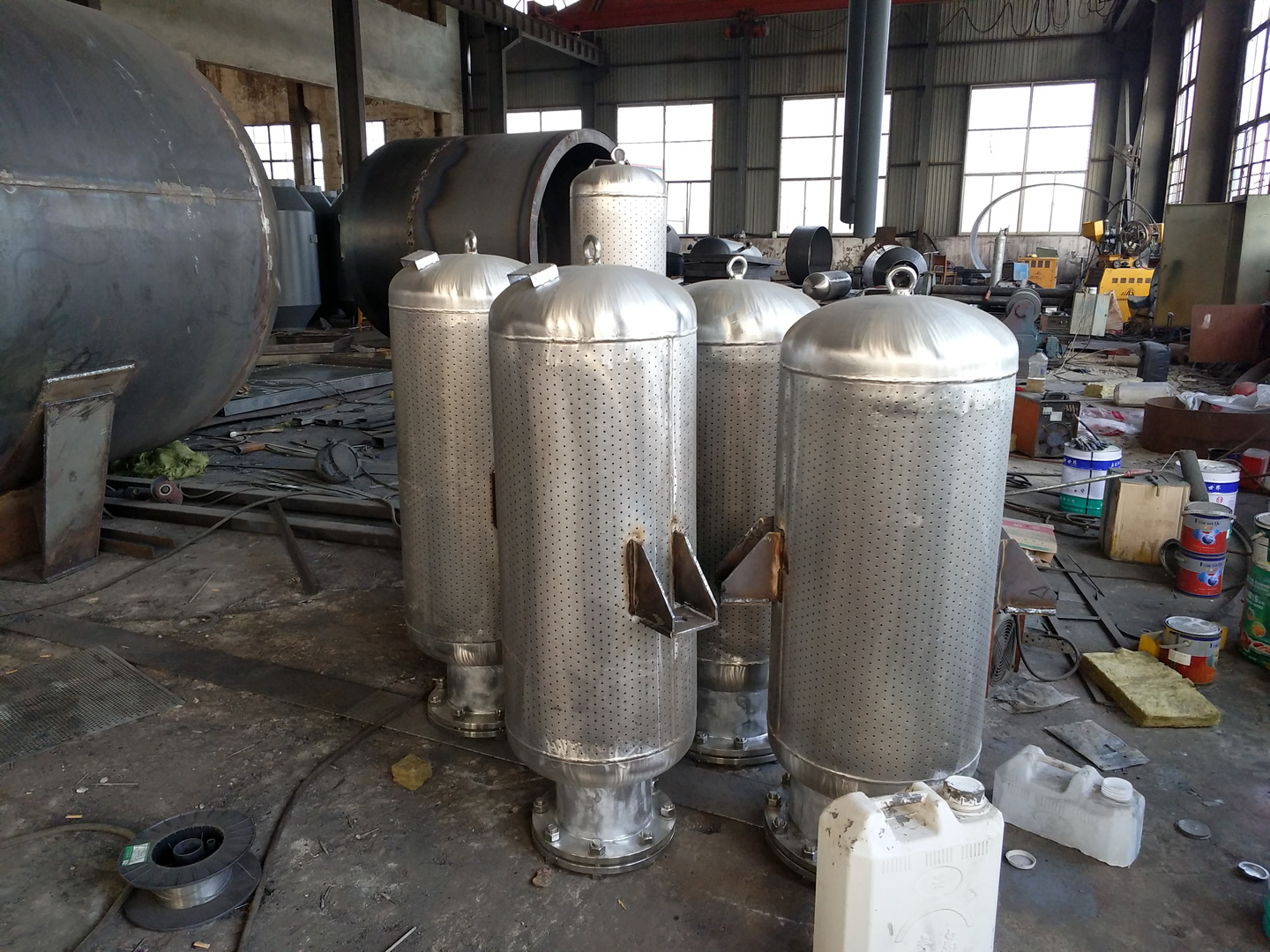

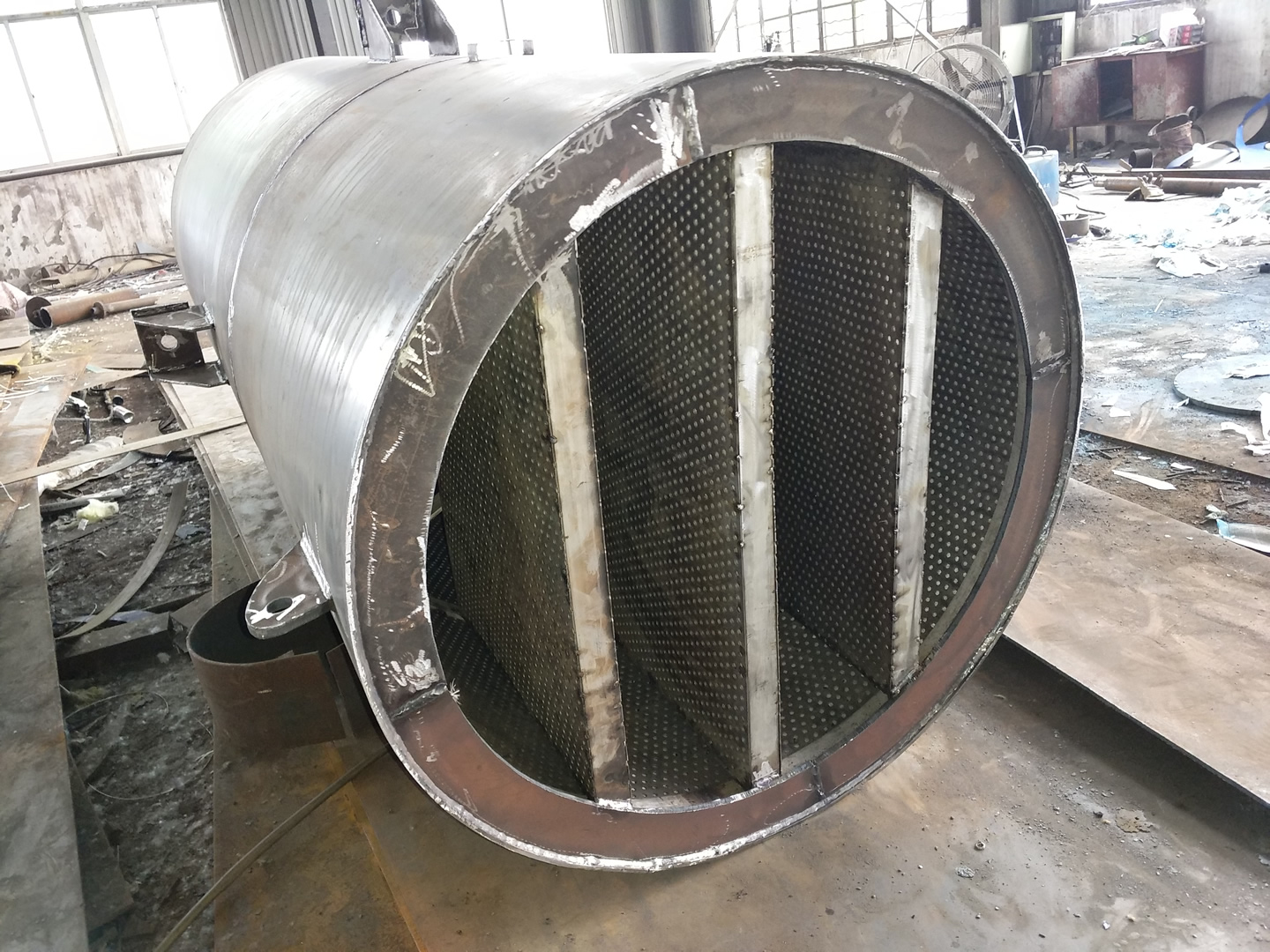

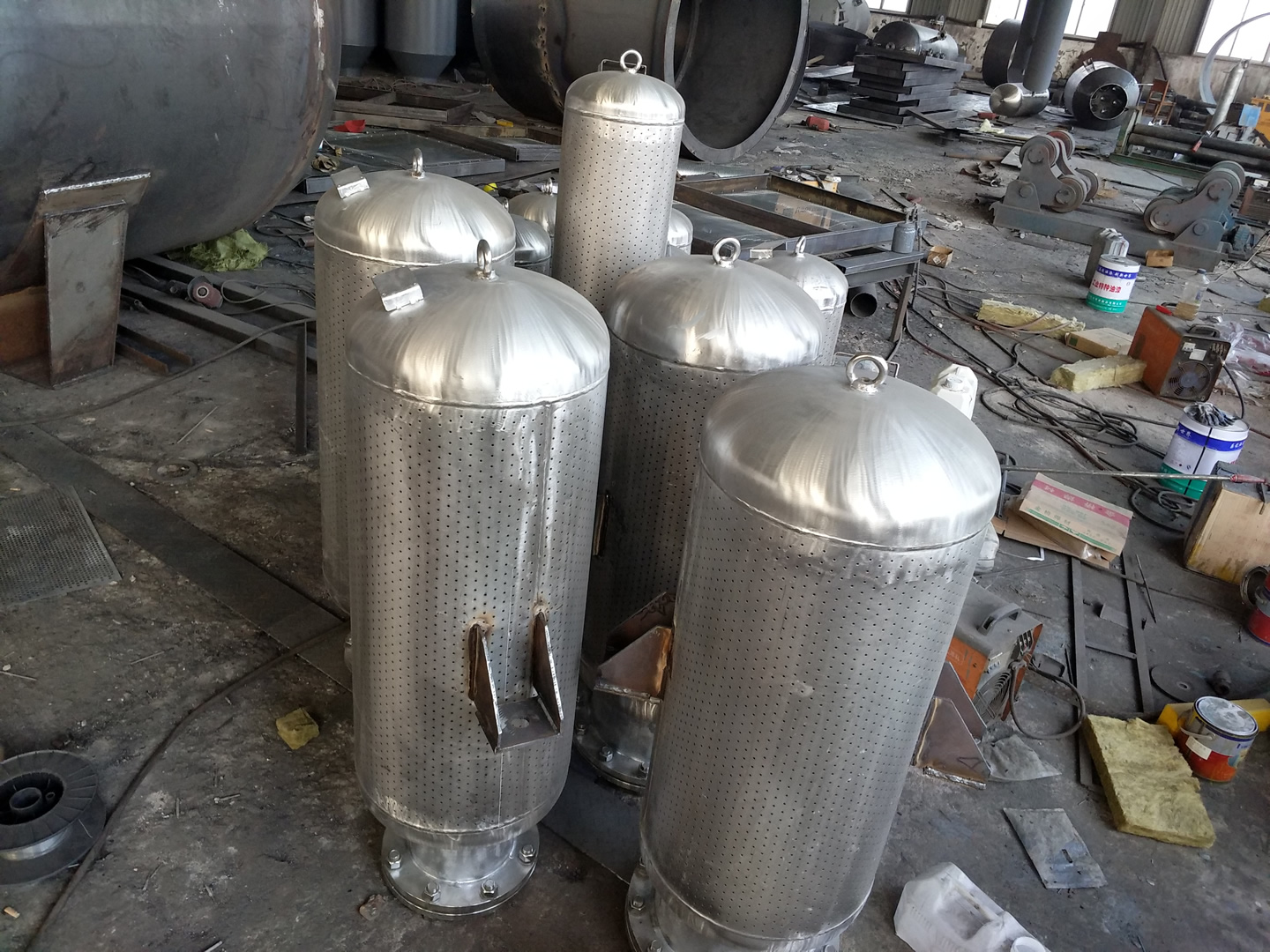

TA型蒸汽排汽安全门消声器,TA指带阻声罩安全门消声器 (复合式),在小孔型的基础上增加了阻声罩,有消音棉填料,气体从底部接管进 入,从上部排出。由于有消音棉填料,适合于压力在6.4Mpa以内,否者填料被吹出,

安全门消声器用途

TA型排气安全门消音器适用于压力装置安全门,如压力容器/ERV安全门(动力释放阀)、汽包安全门过热器安全门再热器安全门等。电站锅炉
蒸汽释放空气避免过大的噪音,不影响安全门排出量、跳跃回座,应顺畅排出蒸汽流,因此,不应该采用以往常见多级节流孔板喷射消音降噪手段,这一限制以往安全门消声器设计难点
TA型安全门消声器采用了喷阻抗复合型消声原理其中大孔扩容代替直径较小的控流孔,在结构上更加强化了 抗性阻性消声降音机理达到更加理想消声降噪效果


对于锅炉安全门排气阀看到配管一部分,在内部进行音响处理后,可以减弱噪音产生传播,使出口噪音的消音量达到40分贝( a音级)以上相应地将音量降低50%以上主观感觉明显效果而且气流通过
安全门消声器设计
安全门消声器

考虑以下三个方面:

1 .消音效果好安全门消声器噪音量

2、安全门消声器阻力小,不影响安全门排量起跳回座工况;

3.安全门后的排气弯管排水盘、排气管消声器整个排气系统进行全面完整设计配套供应确保安全门的性能不受影响排水盘无反向蒸汽排放

一部分生产厂家选用常用多级节流阀小圆孔喷注的消音方式因此造成一瞬间排汽闷压受阻爆炸事件崩裂安全事故

因此安全门消声器以往设计上的难点也是安全门消声器消音效果差的原因

本厂生产如下几种形式消声器:

1、锅炉点火排汽消声器(TB)型

抑止髙压汽流排污噪音,当今全世界具备形式多样的的消音器,其基本原理大多数选用多级节流阀降血压因为结构分析、净重大无法瓦解维修因此限定了其运用范畴
新式构造消音器摆脱所述缺陷
 本型排汽消声器系综合性了最有效消音基本原理设计方案
高压蒸汽排气消声器进行一次流量控制进入减压体,并大量膨胀形成低压蒸汽然后排出。在这个过程中,蒸汽可以部分转换成一定频率声能尽管噪声功率大大削弱,但由于各种原因例如排气偏离设计值,噪声仍然高于标准值
因此,在降压体内设计一种板结构声屏障,该声屏障根据降压发出残余噪声频谱特性设计的,用于合理消化吸收残余噪声
用户要求安装时,总消声量将达到35 ~ 45分贝远远高于工业企业国家噪声卫生标准

2、安全门消声器(TA型

众所周知对于锅炉其他热力设备安全门,应避免噪音过大,蒸汽流应平稳排放因此,不应该采用通常多级节流孔板喷射消声方法这种限制一直安全门消声器设计中的难点也是安全门消声器消声效果差的原因
实用新型安全门消声器采用阻力喷雾阻力消声原理,用大孔扩张代替较小直径流量控制孔,从结构加强阻力喷雾阻力消声机理达到理想消声效果

3、低压蒸汽消声器TD型)

所有工矿企业使用大量01.3兆帕以下低压锅炉电站热力系统也有大量低压热力装置,如背压式汽轮机除氧器辅助抽气器、透平油泵锅炉连续排污定期排污膨胀机等。
上述设备排气管中,要求安装配置构造简单、更方便消声器
我厂对于不一样消音另一半设计方案专用型除氧器系列产品背压式汽轮系列产品以及产品系列,可满足客户需求规定
所述消音顺其消音实际效果考虑制造业企业噪音质量标准》的规定,已在中国得到普遍选用

突出优势

安全门消声器特点:

防盗门消音器适用于电力工程化工厂冶金工业制造行业防盗门PCV阀和排汽阀超高压蒸气排污合理消音
安全门排气噪声主要是中高频噪声消声不能同时影响安全门起飞返回因此我们采用通孔喷射阻力相结合消声原理,用通孔膨胀代替小孔喷射在结构上保证安全门排气顺畅隔音结构对中高频噪声很好吸收

安全门消声器具有以下优点

1、安全门消声器的消音量可以满足工业企业噪音卫生基准”的要求,使出口噪音降低25~30分贝( a升级)

2、安全门消声器同时影响安全门排放流量,能让安全门顺利起跳回座

3.安全门消声器结构性能适用于高温高压、各发射频段性能排气管直径


工作原理

安全门消声器原理:

我厂新型安全门消声器采用通孔喷射阻力消声原理通过大孔膨胀流量控制代替微孔板式,在结构上必须保证安全门排气顺畅多层穿孔吸声阻力消声原理相结合,使蒸汽声波进入多孔吸声材料众多小孔中,激发多孔材料分子振动声能可以转化热能,以克服摩擦阻力粘滞力,从而达到理想消声效果保证蒸汽顺利消除


安全门消声器选型指南:

本厂生产蒸汽消声器下列三大类型:

1.TB型排气消声器:用于高压锅炉点火排气消声器选自表1。


2.TA型排气消声器:用于高压蒸汽安全门出口排气消声器选自表2和表3。

3、TD型低压通孔消声器:用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。

凡表中未列入的,用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由本厂代为选型。

安全门消声器定购选型:

本厂生产的消声器按照用户的排放对象及排放要求进行精心设计,为此,只有产品与排放对象及参数相符合才能获得最大的消声 效果,因此,

在订购消声器时须提供下列资料:

(1)安全门排汽量多少(T/h)、及压力、温度。

(2)排汽管外径、壁厚;

安全门消声器定货需知:

我公司对系统外的阀门所需消声器可单独设计。可进行技术经济比较等咨询服务。

订货时用户须提供下列资料:

1、主机设备型号及规范。设备所用介质及压力、温度等主要特性参数。

2、排汽(气)管系统布置简图及选用的阀门型号、规范、数量、排汽管规范、材质、长度及弯头规范和数量。

技术参数

安全门消声器型号:

举例说明如:AD-205/1.61-15A--安全门消声器 D--排汽压力 205--蒸汽温度 1.61--安全门启跳压力 15-排汽量
规矩型号 使用位置 压力(Mpa) 温度(℃) 排量(t/h) 参考管径(mm)
AD-205/1.61-15 汽包 低压
0.5-2.5
≤400 15 89
AD-185/1.02-20 20 108
AD-230/0.8-6 过热器 6 76
AD-350/1.45-15 15 108
AD-223/0.49-61 背压机 61 426
AZh-261/4.71-10 汽包 中压
3.82
(12-25MW)
450 10 76
AZh-267/5.10-25 25 108
AZh-450/4.12-7 过热器 7 76
AD-450/4.53-40 40 108
AG-325/12.00-100 汽包 高压
9.81
(25-100MW)
540 100 159
AG-324/11.76-110 110 273
AG-540/10.70-75 过热器 75 159
AG-540/10.30-85 85 219
ACh-344/15.2-188 汽包 超高压
13.73
(125MW)
540 188 325
ACh-540/14.8-210 过热器 210 325
ACh-540/13.73-65 PCV阀(ERV) 65 325
ACh-540/2.68-90 再热器出口 90 377
ACh-324/2.88-117 再热器入口 117 426
ACh-360/16.0-180 汽包 超高压
13.73
(200MW)
180 219
ACh-540/14.8-177 过热器 180 273
ACh-540/13.7-100 PCV阀(ERV) 100 325
ACh-540/2.60-100 再热器出口 100 325
ACh-323/3.41-100 再热器入口 100 377
AY-366/20.34-269 汽包 压临界压力
18.30
(300MW)
541 269 377
AY-540/19.13-132 过热器 132 377
AY-540/19.07-125 PCV阀(ERV) 125 377
AY-540/4.55-175 再热器出口 175 426
AY-324/4.60-207 再热器入口 207 426
AY-366/20.34-269 汽包 压临界压力
18. 08
(600MW)
541 274 426
AY-540/19.13-132 过热器 179 377
AY-540/19.07-125 PCV阀(ERV) 119 325
AY-540/4.55-175 再热器出口 198 426
AY-324/4.60-207 再热器入口 249 530
